Hopeinen hevonenesitteleeQFT15-18 lohkojen valmistuskonesuuren kapasiteetin ratkaisuna valmistajille, jotka haluavat automatisoitua betonilohkotuotantoa, tasaista muovauksen laatua ja tehokasta laajamittaista tuotantoa. Älykkään HMI+PLC-ohjauksen ja edistyneen servovärähtelytekniikan ympärille suunniteltu laite tukee onttojen laattojen, päällystekivien, massiivitiilien, reunakivien, kaltevuussuojatiilien, nurmikon lohkojen ja muiden betonituotteiden tuotantoa.
QFT15-18 on suunniteltu teollisille lohkotehtaille, jotka vaativat suurempaa tuotantokapasiteettia ilman, että ne ovat riippuvaisia suuresti manuaalisesta käytöstä. Sen täysin automatisoitu tuotantokonsepti yhdistää erän, sekoituksen, muovauksen, kuljetuksen, kovetuksen, kuormalavojen käsittelyn ja lavaamisen integroiduksi työnkuluksi. Tuotteesta ja raaka-ainekoostumuksesta riippuen koneella voidaan saavuttaa esimerkiksi 8 600–10 000 katukiveä tunnissa, 2 450–3 000 ontelokiveä tunnissa ja 15 000–18 900 kiinteää tiiltä tunnissa. Sen neliakselinen siruservovärähtelyjärjestelmä, noin 30 g:n keskimääräinen virityskiihtyvyys, 0–65 Hz:n viritystaajuus ja noin 135 kW pääkoneen asennettu teho tarjoavat teknisen perustan korkean suorituskyvyn betonituotteiden valmistukseen.
Sisällysluettelo
- Mikä on QFT15-18-lohkon valmistuskone?
- Miten automaatio parantaa tuotannon tehokkuutta?
- Miksi servovärähtely on tärkeää betonilohkojen laadulle?
- Mitä tuotteita kone voi tuottaa?
- Mitkä ovat tärkeimmät tekniset parametrit?
- Kuinka se sopii täysin automaattiseen tuotantolinjaan?
- Mitä ostajan tulee ottaa huomioon ennen ostoa?
- Usein kysytyt kysymykset
- Johtopäätös

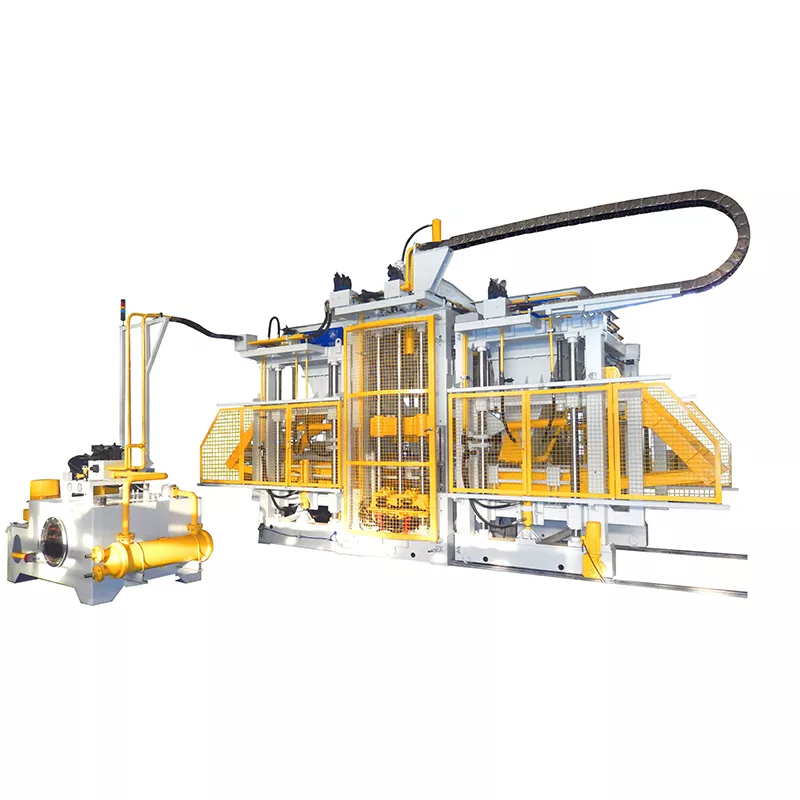

Mikä on QFT15-18-lohkon valmistuskone?
QFT15-18 on suuritehoinen automaattinen betoniharkkojen valmistuskone, joka on kehitetty suuremman mittakaavan valmistustoimintoihin. Toisin kuin pienikokoiset koneet, jotka ovat riippuvaisia huomattavasta manuaalisesta toimenpiteestä, tämä malli on suunniteltu integroidun automatisoidun työnkulun ja älykkään digitaalisen HMI+PLC-ohjausjärjestelmän ympärille.
Kone kuuluu Silver Horse lohkovalmistuslaitesarjaan ja kehitettiin tehokkaammaksi seuraajaksi aikaisemmalle QFT 9-16 -mallille. Sen tuotantokokoonpano on tarkoitettu tehtaille, jotka tarvitsevat toistettavia muottijaksoja, keskitettyä prosessinohjausta ja tehokasta materiaalinkäsittelyä.
Yksi sen tärkeistä ominaisuuksista on sen kyky mukauttaa erilaisia betonituotteita muuttamalla muotin rakennetta. Tämä tekee laitteista hyödyllisiä valmistajille, jotka palvelevat rakentamista, kunnallista infrastruktuuria, maisemointia, teiden päällystämistä ja rinteiden suojausprojekteja.
Miten automaatio parantaa tuotannon tehokkuutta?
Nykyaikaisessa betonituotetehtaassa tuotannon tehokkuutta ei ratkaise vain pääkoneen nopeus. Materiaalin valmistelu, kuormalavojen siirto, tuotteen siirto, kovetus, pinoaminen ja käyttäjän väliintulo voivat kaikki vaikuttaa todelliseen tehtaan tuotantoon.
QFT15-18 on suunniteltu yhdistämään nämä vaiheet koordinoiduksi tuotantoprosessiksi. Täysautomaattisessa konfiguraatiossa voidaan integroida raaka-aineiden annostelu ja sekoitus muovaukseen, märkälohkokuljetuksiin, kuormalavojen käsittelyyn, kovetukseen, lavojen varastointiin ja robottilavaukseen.
- Vähentynyt manuaalinen interventio:Automatisoitu materiaalinkäsittely ja kuormalavojen siirto vähentävät toistuvia työvoimavaatimuksia.
- Tasainen toiminta:PLC-pohjainen ohjaus auttaa standardisoimaan tuotantoparametrit toistuvien syklien aikana.
- Korkeampi suorituskyky:Suuri muottikapasiteetti mahdollistaa useamman tuotteen muovaamisen jokaisen tuotantosyklin aikana.
- Parempi työnkulun koordinointi:Kuljettimet, lavajärjestelmät, kovetuslaitteet ja lavauslaitteet voivat toimia yhdistettynä tuotantojärjestelmänä.
- Keskitetty valvonta:HMI- ja PLC-ohjaimet tarjoavat käyttäjille organisoidumman tavan hallita tuotantoa.
Pitkäjänteistä tuotannon laajentamista suunnitteleville tehtaille automaatio voi myös helpottaa valmistusprosessin standardointia tuotantovaatimusten kasvaessa.
Miksi servovärähtely on tärkeää betonilohkojen laadulle?
Tärinä on kriittinen osa betonituotteen muovausta, koska betoniseos on levitettävä ja tiivistettävä tehokkaasti muotin sisällä. Epätasainen tärinä voi vaikuttaa tiheyteen, pinnan ulkonäköön ja tuotteen geometriaan.
QFT15-18 käyttää neliakselista siruservovärähtelyjärjestelmää, joka on kehitetty Silver Horsen patentoidulla tekniikalla. Julkaistut tekniset tiedot osoittavat viritystaajuudeksi 0–65 Hz ja keskimääräiseksi virityskiihtyvyydeksi noin 30 g.
Servovärähtelykonfiguraatio on tarkoitettu hallitun ja tehokkaan materiaalin tiivistämiseen. Kun sopivat tärinäparametrit sovitetaan betoniseokseen, muotin suunnitteluun ja tuotevaatimuksiin, prosessi voi auttaa parantamaan tasaisuutta ja muovauksen vakautta.
Tämä on erityisen tärkeää valmistettaessa tuotteita, joilla on erilaiset mitat tai rakenteelliset vaatimukset. Sen sijaan, että värähtelyä käsiteltäisiin kiinteänopeuksisena mekaanisena toimintana, tietokoneohjattu taajuusmuutosjärjestelmä tarjoaa enemmän joustavuutta tuotantoparametrien hallinnassa.
Mitä tuotteita kone voi tuottaa?
Yksi suuritehoisen lohkovalmistusjärjestelmän tärkeimmistä eduista on tuotannon monipuolisuus. QFT15-18 voi valmistaa useiden betonituotteiden luokkia sopivien muottien ja oikein muotoiltujen raaka-aineiden avulla.
| Tuotetyyppi | Tyypillinen koko | Muotoilun määrä | Viitelähtö |
|---|---|---|---|
| Kivilaatta | 198 × 98 × 60/80 mm | 60 kpl/lava | 8 600–10 000 kpl/h |
| Väri reunakivi | 500–800 × 120 × 350 mm | 2 kpl/lava | 205-240 kpl/h |
| Kaltevuussuojatiili | 406 × 305 × 102 mm | 9 kpl/lava | 1 300–1 620 kpl/h |
| Kiinteä tiili | 240 × 115 × 53 mm | 84 kpl/lava | 15 000–18 900 kpl/h |
| Ontto Block | 390 × 190 × 190 mm | 15 kpl/lava | 2 450–3 000 kpl/h |
Laitteet voidaan konfiguroida myös tuotteille, kuten lukitusharkot, nurmikon lohkot, ekologiset läpäisevät tiilet, huokoiset lohkot, tekokivet, kunnalliset tiilet ja erikoisrakennustuotteet. Todellinen tuotanto vaihtelee tuotteen mittojen, raaka-aineiden, koostumuksen ja vaaditun tuotelaadun mukaan.
Mitkä ovat tärkeimmät tekniset parametrit?
Teknisen konfiguraation ymmärtäminen on olennaista lohkojen valmistuskonetta arvioitaessa, koska pelkkä tuotos ei kuvaa koko tuotantokykyä.
| Tekninen tuote | QFT15-18 Viitemäärittely |
|---|---|
| Lavan koko | 1 400 × 1 200 mm |
| Pääkoneen asennettu virta | Noin 135 kW |
| Herätystaajuus | 0–65 Hz |
| Keskimääräinen virityskiihtyvyys | Noin 30g |
| Tärinäjärjestelmä | Neliakselinen sirun servovärähtelyjärjestelmä |
| Ohjausjärjestelmä | HMI + PLC älykäs digitaalinen ohjaus |
| Tuotantotila | Täysin automaattinen tuotantokokoonpano |
Näitä eritelmiä tulee tarkastella yhdessä tehtaan tuotevalikoiman ja tuotantosuunnitelman kanssa. Esimerkiksi ontelopalojen tuotantoa ei voi suoraan verrata pienempien päällystekivien tuotantoon, koska muovausmäärät, mitat, kiertoajat ja materiaalinkulutus vaihtelevat.
Kuinka se sopii täysin automaattiseen tuotantolinjaan?
Pääkone edustaa vain yhtä osaa teollisuuslohkotuotantojärjestelmästä. Jatkuvan tuotannon saavuttamiseksi apulaitteet on koordinoitava materiaalin valmistelun, muovauksen, kuljetuksen, kovetuksen ja valmiiden tuotteiden käsittelyn ympärillä.
Tyypillinen automaattinen kokoonpano voi sisältää:
- Annostelukone
- Väri-materiaalisekoitin
- Perusmateriaalisekoitin
- Ruuvikuljetin ja sementtisiilo
- Sementtivaaka
- Materiaalihihnakuljettimet
- Päälohkonmuodostuskone
- Wet-block kuljetin
- Lavojen syöttölaite ja lavahissi
- Kovetusuunit ja kuivauskuljettimet
- Lavojen lasku- ja varastointilaitteet
- Koordinaattityyppinen lavausrobotti
- PLC-valvomo
- Pakkausjärjestelmä
Tämän integroidun lähestymistavan avulla valmistajat voivat suunnitella tuotantokapasiteetin koko tehtaan työnkulun ympärille sen sijaan, että ne arvioisivat lohkonmuodostuskoneen erillisenä laitteena. Suurissa projekteissa täysautomaattinen lohkojen valmistuslinja voi tarjota koordinoidumman ratkaisun.
Mitä ostajan tulee ottaa huomioon ennen ostoa?
Teollisuuden lohkonvalmistuslaitteiden valinta tulee aloittaa suunnitelluista tuotteista ja tarvittavasta tuotantokapasiteetista sen sijaan, että valittaisiin vain kone, jolla on suurin nimellisteho.
- Määrittele tuotevalikoima:Selvitä, valmistetaanko tehdas pääasiallisesti onteloita, massiivitiiliä, laattoja, reunakiviä, läpäiseviä tiiliä vai useita tuoteryhmiä.
- Laske realistinen kapasiteetti:Harkitse muovausjaksoa, kovetuskapasiteettia, työtunteja, tuotteen kokoa ja suunniteltua käyttöä sen sijaan, että luottaisit vain enimmäistuntituotokseen.
- Arvioi automaatiovaatimukset:Päätä, kuinka suuri osa erästä, kuljetuksesta, kuormalavojen käsittelystä, vulkanoinnista ja lavauksesta tulee automatisoida.
- Tarkista tehtaan infrastruktuuri:Varmista käytettävissä oleva sähkökapasiteetti, tuotantotila, raaka-aineiden varastointi, kovettumisalue ja valmiiden tuotteiden käsittelytila.
- Harkitse muotin joustavuutta:Jos suunnitteilla on useita tuotteita, muottien yhteensopivuus ja vaihtovaatimukset tulee sisällyttää ostopäätökseen.
- Tarkista tekninen tuki:Asennus, käyttöönotto, käyttäjän koulutus, varaosat ja myynnin jälkeinen tuki voivat vaikuttaa suoraan käynnistysprosessiin.
Hopeinen hevonen on kehittänyt ja toimittanut lohkotuotantoratkaisuja kansainvälisille markkinoille yritystiedonraportointiprojekteillaan useilla alueilla. Valmistaja ilmoittaa myös, että sen laitteet on suunniteltu vastaamaan kansainvälisiä vientivaatimuksia ja ne voidaan toimittaa tukilaitteineen kokonaisia tuotantoratkaisuja varten.
Usein kysytyt kysymykset
Millaisia lohkoja QFT15-18 voi tuottaa?
Koneella voidaan valmistaa onttoja tiiliä, kiinteitä tiiliä, katukiviä, reunakiveä, kaltevuussuojatiiliä, nurmikon tiiliä, ekologisesti läpäiseviä tiiliä, huokoisia tiiliä ja muita betonituotteita, kun ne yhdistetään sopivien muottien ja tuotantomuotojen kanssa.
Mikä on QFT15-18:n lähtö onttoja lohkoja varten?
390 × 190 × 190 mm:n ontolle lohkolle julkaistut tekniset tiedot ilmoittavat muovausmääräksi 15 kappaletta lavaa kohden, sykliaikaa noin 18–22 sekuntia ja referenssitehoa noin 2 450–3 000 kappaletta tunnissa, mikä vastaa noin 34–42 m³ tunnissa.
Sopiiko QFT15-18 automatisoituihin tehtaisiin?
Kyllä. Kone on suunniteltu täysin automatisoituihin tuotantokokoonpanoihin, ja se voidaan integroida annostus-, sekoitus-, kuljetus-, kovetus-, kuormalavojen käsittely-, lavaus- ja PLC-ohjausjärjestelmiin.
Mikä on pääkoneen asennettu teho?
Julkaistut tekniset parametrit ilmoittavat pääkoneelle noin 135 kW. Koko tuotantolinjan sähkön kokonaistarve on suurempi, koska mukana tulee olla myös apulaitteet.
Mitkä tekijät vaikuttavat todelliseen tuotantokiertoon?
Tuotteen mitat, raaka-aineen ominaisuudet, betonin koostumus, tuotteen lujuus- tai laatuvaatimukset, muotin kokoonpano ja käyttöolosuhteet voivat kaikki vaikuttaa muovausjaksoon ja lopputulokseen.
Voidaanko laitteita käyttää päällystekivien valmistukseen?
Kyllä. Julkaistuissa tiedoissa luetellaan 198 × 98 × 60/80 mm katukivikokoonpano, jossa on 60 kappaletta per lava, 20–25 sekunnin sykliaika ja ilmoitettu tuotto noin 8 600–10 000 kappaletta tunnissa.
Johtopäätös
QFT15-18 yhdistää suuren kapasiteetin muovauksen, automatisoidun tuotannonohjauksen, servovärähtelyteknologian ja joustavat tuotesovellukset tuotantoalustaksi, joka on suunniteltu laajamittaiseen betonituotteiden valmistukseen. Sen teknisen kokoonpanon ansiosta se on erityisen tärkeä tehtaille, jotka tuottavat päällysteitä, ontelokiviä, umpitiiliä, reunakiviä, kaltevuussuojatuotteita ja muita betonirakennusmateriaaleja. Jos suunnittelet uutta lohkotuotantolaitosta, päivität olemassa olevaa laitosta tai arvioit laitekapasiteettia tietylle tuotevalikoimalle, lue lisää QFT15-18 Block Making Machinesta ja keskustele tarvittavasta tehosta, muoteista, raaka-aineista ja automaatiokokoonpanosta Silver Horsen kanssa. Räätälöityä tuotantoehdotusta, laitekokoonpanoa ja tarjousta vartenota meihin yhteyttätänään ja anna teknisen tiimimme auttaa sinua suunnittelemaan käytännöllinen lohkovalmistusratkaisu.
